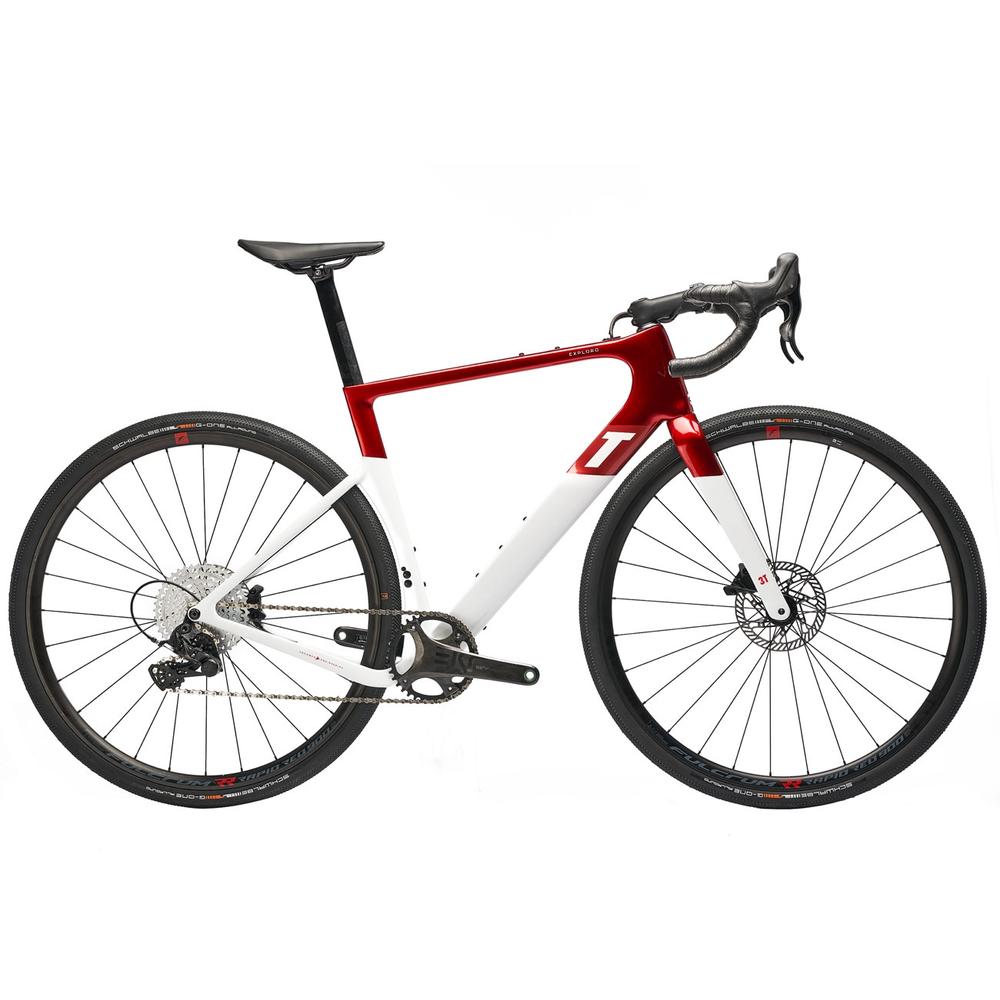

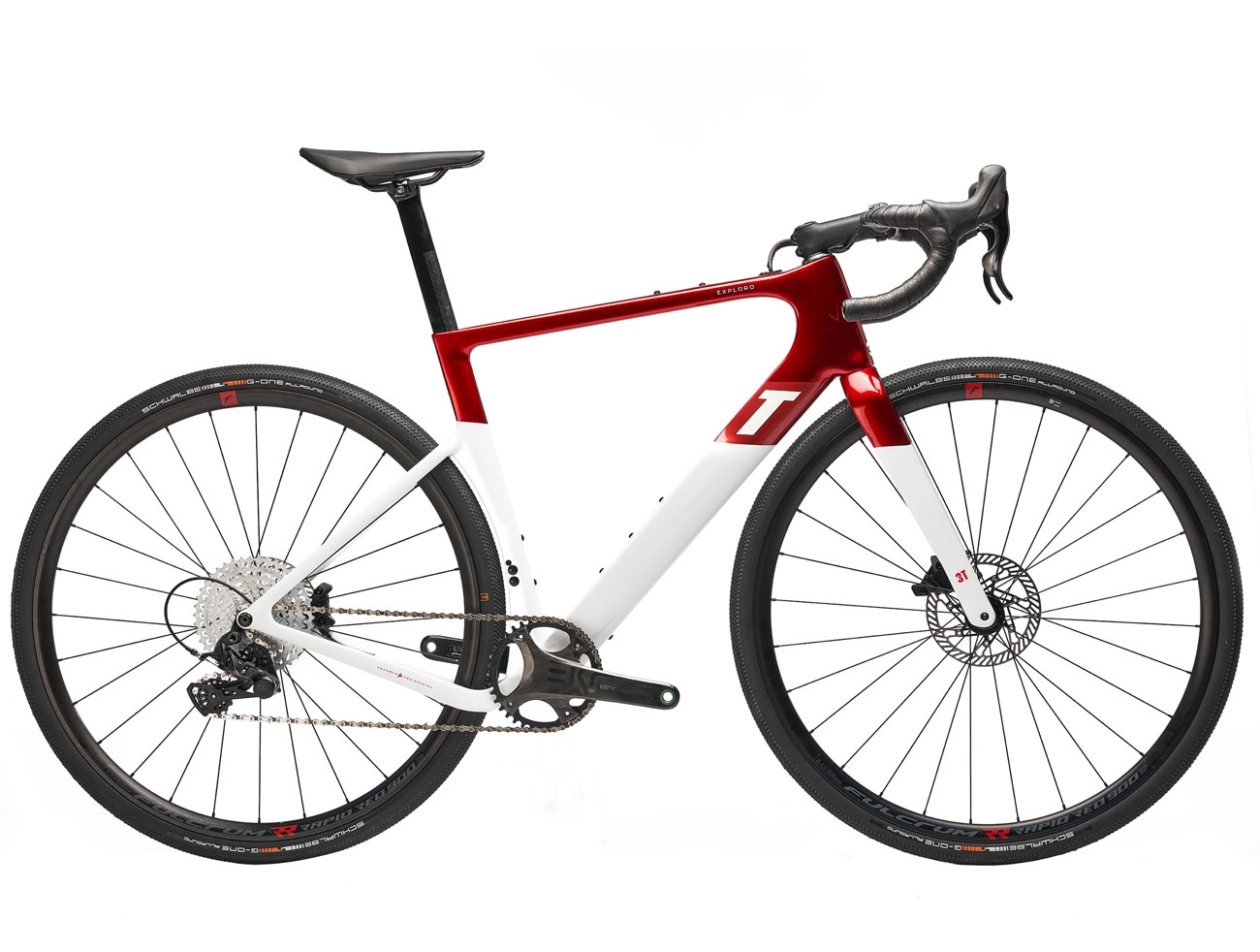

3T EXPLORO RACEMAX EKAR 1x13 kerékpár

A gumikkal kezdődik minden

Hogy összerakd a lehető leggyorsabb gravel kerékpárt, a gumikkal kell kezdened. A gumiválasztás meghatározza a kényelmet és a tapadást. De ugyanakkor azt is, hogy hogyan formáld a vázat, hogy elvezesd a légáramlást.

Ahhoz, hogy a gumi köré tervezd a vázat aerodinamikai szempontból, tudnod kell, hogy mik a VALÓS méreteik. Nem az, ami a címkén van, hanem amit a felnin felfújt állapotában mérsz rajta. Ez a REALFAST aerodinamika. De ez nem olyan egyszerű, hiszen a gumi valós, használat közbeni mérete függ a felnitől amit használsz, a légnyomástól, és persze hogy mennyire pontos a gyártástechnológia.

Ezért csináltunk több száz mérést, hogy megtudjuk a valós gumi szélességet (így hívjuk: WAM-Width As Measured, magyarul: Mért szélesség) és a gumi magasságát (RAM-Radius As Measured, magyarul: Mért magasság) és használtuk, hogy megtervezzük a vázat a gumi körül.

Milyen gumira van szükséged?

A legfontosabb méret a WAM (Mért Szélesség) ami közvetlenül hatással van a tapadásra, defektvédelemre, aerodinamikára és a gördülési ellenállásra. A WAM amire szükséged van, három tényezőtöl függ:

    1. Terep (tapadás, defekt védelem)
    2. Kerékpár kezelési technika (mennyi tapadásra van szükséged)
    3. Sebesség (ha lassabban mész, jobban ütődsz/süllyedsz a talajban)

A grafikon bal oldalon ábrázolja a WAM értéket amire szükséged van, és annak alapján, hogy milyen széles felnit használsz, itt megtalálod a legjobb gumikat minden WAM értékre. Tudnod kell, hogy ha használsz első váltót (leginkább, ha elektromos váltást), az korlátozni fogja a gumi szélességét, amit használnál.


 A valós sebesség aerodinamikája--- relatív sebesség

Kezdjük a kedvenc gumikülsőnkkel, aztán tervezzük meg a tökéletes hátsó villa kialakítást (természetesen sárférő hellyel), egy szorosan elhelyezett alsóvázcsövet, hogy továbbvezesse a légáramlást az első kerékről. Készítettünk egy nagyon vékony fejcsövet (benne nagy csapágyakkal), egy nagyon összetett formájú villát, és aerodinamikus részleteket a hátsó támvillától a nyeregcsőig, és a váz mögé rejtett kulacstól a DIRECTMOUNT féktestekig.

A legfontosabb, hogy a valós kinti sebességhez terveztük, figyelembe véve a szél sebességét, a gumik szélességét, a kulacsok pozícióját és természetesen a sarat. Nem érdekelt minket hogy történetesen milyen gyors is a szélcsatornában laboratóriumi körülmények között. Minket az érdekel hogy milyen gyors akkor, amikor te tekered a valós kinti környezetben, mondhatni a kerékpár "természetes élőhelyén".


Formák és részletek

A tökéletes aero élek/formák:

A nyeregvázcső közelről követi a hátsó kerék görbületét, eltakarva azt hozzásegít a magasabb sebesség elérésében.

Összezártuk a rést!

Nincs túlzott rés az első kerék, és az alsó vázcső között, a jobb légáramlás és a kevesebb turbulencia miatt.

Órási gumiköpeny-férőhely

Az eredeti Explorot a mai átlaggal, azaz 54mm maximum gumiszélességgel lehet használni, míg a RaceMax képes befogadni a 61mm széles külsőket is.


75mm alsó váz szélesség

A laposabb alsó vázcső, az aero profillal 75mm széles, így teljesen kitakarja a kulacsot.

50mm alsó váz nyak

Az alsó vázcső nyaka lecsökken 50mm-re, hogy tovább vezesse a légáramlást, ami az első keréktől jön.


Méret specifikus alsó vázcső

A kisebb méreteknél csökkentettük az alsó vázcső mélységét, hogy optimalizáljuk a váz merevségét, és több helyet biztosítsunk a kulacsoknak.

Vékony fejcső

A fejcső mérete az aerodinamika miatt megegyezik egy országútiéval, ami 1 1/4-es csapágyat használ, a vékony fejcsőbe viszont egy nagy, 1 1/2-es csapágyat tettünk, hogy erősebb és merevebb legyen.


MinMax átalakító

Ahhoz, hogy elférjen a vékony fejcsőben a nagy csapágy, az egyedi MinMax csapágytechnológiát dolgoztuk ki.


Kicsi villa-híd

 A villahíd nem változott sokat, mióta a felni/patkófék volt rajta. Most viszont tárcsaféket használunk, ezért semmi szükségünk a magas hídra, újra formáltuk, erősebb, merevebb és könnyebb lett. Jobb lett az aerodinamikája is.

Rövid-országútis villa hossz

A rövidebb híddal a villa is 25mm-el rövidebb lett, mint más gravel kerékpároknál. Pont olyan, mint az országúti villák, ez jobb merevséget, kisebb súlyt, jobb irányíthatóságot és jobb aerodinamikát jelent.


Ejtett láncvilla mindkét oldalon

Az ejtett, hajtás oldali láncvilla több helyet biztosít a guminak és a hajtókarnak. Azzal, hogy ezt a másik oldalon is megtettük, sokkal hatékonyabb kialakítású a középrész, merevebb, erősebb és könnyebb is lett.


Menetes középcsapágy

Menetes középcsapággyal szereltük össze a kerékpárokat, hogy hatékonyabb és biztonságosabb legyen a hajtás. Úgy tettük mindezt, hogy a vázban nincs menet, ezzel újabb felmerülő problémákat vetettünk el. Olvass többet a fejlesztésről itt.

Direct-mount hátsó fék

Ha az átlagos vázakat 160 mm-es tárcsával szeretnéd használni, egy adapterre lesz szükséged. Ezt mi beépítettük a vázba, így nincs szükség extra alkatrészekre, hogy rögzítsd a féktestet.


Direct-mount első fék

Az átlagos villákon van egy flip-flop adapter, hogy a féktestet a tárcsához passzoló méretbe állítsd be. A mi direct-mount előre állított felfogatásunkkal egyszerűbben tudod használni a 160mm-es tárcsákat, extra alkatrész nélkül.

Integrált sárvédő felfogatás

Láthatatlanok amíg nincs rájuk szükséged. Tökéletesek az egyedi sárvédőinkkel.


Önbeálló ék a nyeregcsőhöz

Az önbeálló ék erősebben szorítja a nyeregcsövet, kisebb meghúzási nyomaték mellett.


Rithey nyereg befogó

Ez az új standard technológia a gravel kerékpároknál, használható kerek és ovális nyeregpálcával is.
